PZD6000/24V

PZD je 24v spínaný zálohovaný napájecí zdroj, určený pro zařízení, která vyžadují nepřetržitý provoz s vyššími požadavky na výkon. V běžném provozu je PZD připojen na napájecí napětí, dodává energii do zařízení a udržuje akumulátor v nabitém stavu. Při výpadku napájecího napětí zdroj automaticky přepne na záložní akumulátor a tím zajistí nepřetržitý provoz zařízení. Zdroj je vybaven obvody, které zajišťují jeho maximální ochranu a kontrolu. Je to periodický test akumulátoru, elektronické jištění výstupu a ochrana před hlubokým vybitím akumulátoru. Samozřejmostí je optická signalizace a pomocné reléové signalizační výstupy, které informují o jeho aktuálním stavu. Signalizovány jsou: porucha ztráty AC napětí, pokles napětí na akumulátoru, přítomnost akumulátoru a přítomnost napětí na výstupu. PZD6000/24V je dodáván jako komplet s transformátorem, v krytu s volným místem pro 2X17Ah akumulátor. Součástí krytu je mikrospínač, signalizující otevření dvířek krytu a demontování zdroje z montážního místa. Jištění proti přetížení a zkratu na výstupu je zabezpečeno elektronickou pojistkou. Ochrana proti přepólování akumulátoru je zajištěna tavnou pojistkou. Potenciometry, umístěnými na plošném spoji, lze korigovat výstupní napětí jak pro spotřebič, tak i pro akumulátor. Zdroje jsou vyvinuty dle ČSN EN 131-6 kategorie 3. Kryty pro zdroje jsou navrženy tak, že je lze osadit kterýmkoliv zdrojem PZD, dle požadavků zákazníka.

Více informací

  • 3A VÝSTUPNÍ PROUD AKU
  • 3A (4A KRÁTKODOBĚ) VÝSTUPNÍ PROUD AUX
  • 13.8V DC STABILIZOVANÉ VÝSTUPNÍ NAPĚTÍ (NASTAVITELNÉ)
  • ELEKTRONICKÁ OCHRANA PROTI PŘEPÓLOVÁNÍ AKUMULÁTORU
  • PŘIPRAVENO PRO POUŽITÍ ZÁLOŽNÍHO AKUMULÁTORU
  • INDIKACE NEPŘÍTOMNOSTI VSTUPNÍHO AC NAPĚTÍ
  • INDIKACE POKLESU NAPĚTÍ AKUMULÁTORU
  • ZAMEZENÍ ÚPLNÉMU VYBITÍ AKU
  • PERIODICKÝ TEST AKUMULÁTORU (MOŽNO VYPNOUT)
  • VYROBEN A SCHVÁLENO DLE ČSN EN131-6 kategorie 3

Parametry

Parametr Hodnota Jenodtka

Ke stažení

Název Velikost
navod 1.52M
ps 344.25K

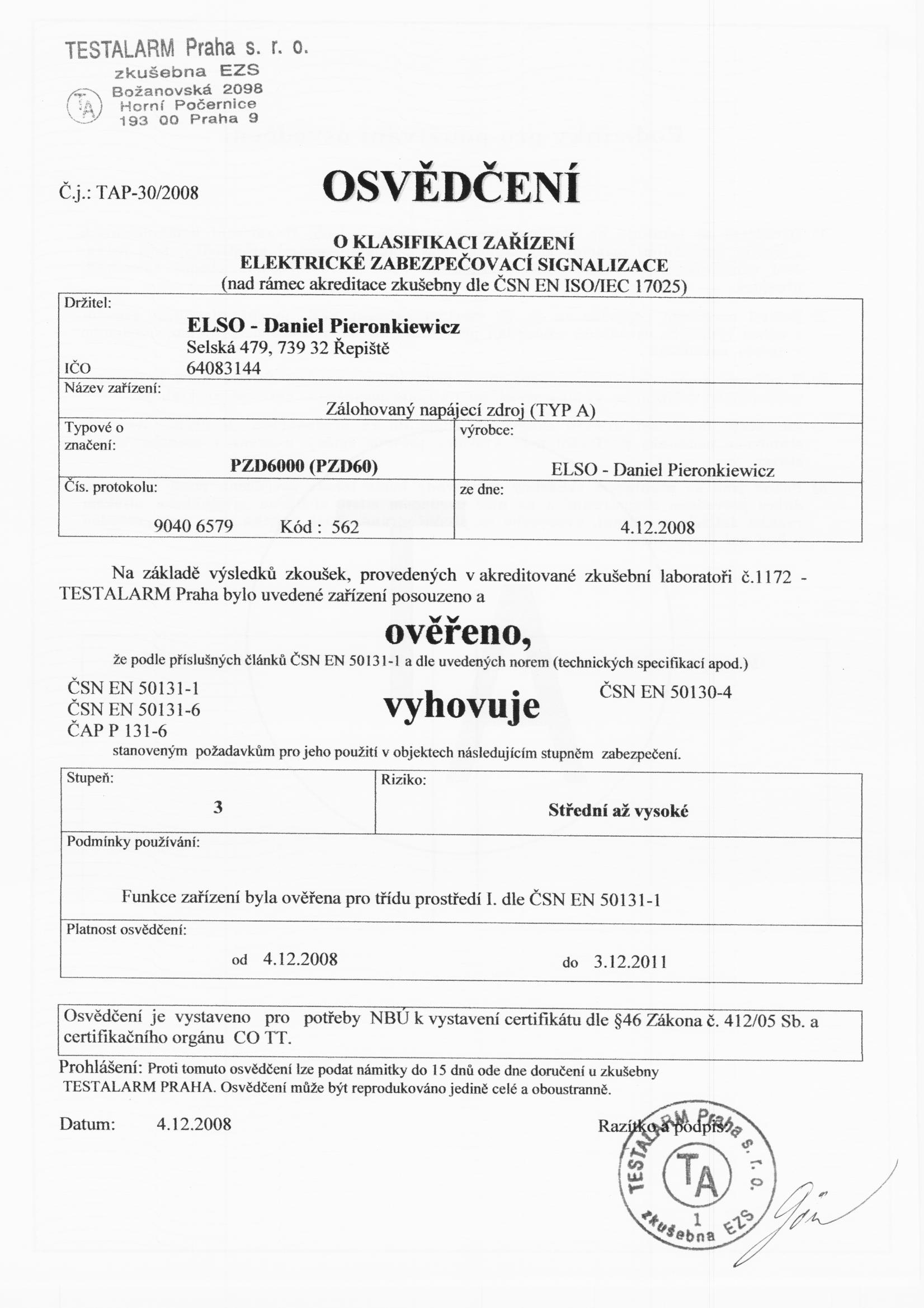

certifikat-1 402.86K

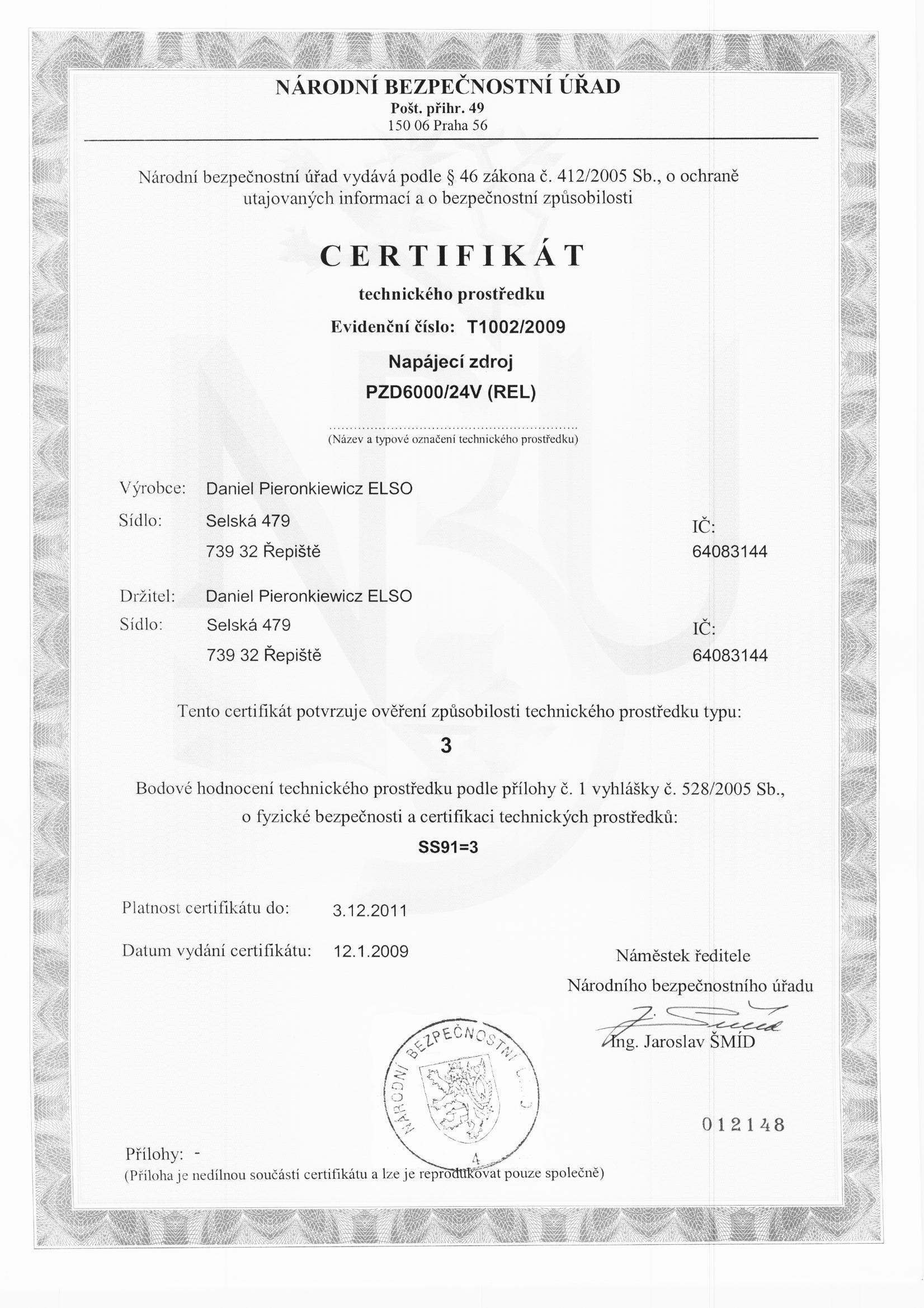

certifikat-2 303.86K

Fotogalerie
